Máquina perforadora de anclajes

Máquina perforadora de anclajes

Aplicaciones
La máquina perforadora para anclajes YG-60 esta fabricada con un cabezal con impulsor superior completamente hidráulico. Este tipo de máquina es ampliamente utilizada en la perforación de agujeros para anclajes de trabajo pesado, utilizados principalmente en los lugares con mayor pendiente de embalses de hidroeléctricas, vías férreas y autopistas. También es utilizada para la perforación de agujeros de drenaje y perforaciones en proyectos de prevención de deslizamientos de tierra o rocas. Adicionalmente, esta máquina perforadora es ideal para la creación de pequeños pozos de agua y agujeros para inyección de lechada de cemento a alta presión.

Actualmente, nuestra máquina perforadora para anclajes esta siendo utilizada en varios proyectos de construcción de centrales eléctricas en las provincias chinas de Yunnan, Guangxi, Sichuan y Hubei, así como también en la construcción de autopistas entre las ciudades de Dali-Baoshan, en la provincia de Yunnan y las autopistas entre Ninbo-Taizhou-Wenzhou y entre Huangshan-Hangzhou, estos dos proyectos se están realizando en la provincia China de Zhejiang. Nuestras máquinas se han convertido en la primera opción para perforación en proyectos de reforzamiento a través de sistemas de anclajes en China. Estamos seguros, que al igual que en China, nuestras máquinas perforadoras para anclajes, se ajustan perfectamente a las necesidades de todo tipo de proyectos perforación en los mercados internacionales

Características
1) Esta máquina perforadora para anclajes ofrece una gran capacidad de perforación, a gran velocidad y con eficiencia, además de un amplio rango de aplicaciones y gran capacidad para resolver fácilmente posibles accidentes durante su operación.
2) El portabroca del cabezal esta diseñado con un mecanismo de extensión, el cual protege efectivamente todas las herramientas de perforación.
A través de la configuración correcta del cabezal y la placa superior, en direcciones opuesta del agujero, esta máquina perforadora puede crear agujeros con ángulos de elevación y agujeros con diferentes rangos de inclinación.
3) Un juego de columnas ajustables montadas en la parte delantera de la estructura de la máquina perforadora, son utilizadas para graduar la altura del mástil frontal, lo cual facilita la perfecta alineación con el lugar de perforación.
4) La máquina perforadora para anclajes esta diseñada con una estructura dividida o separada, lo cual facilita su ensamble, desmonte y transporte. Además, puede ser operada a través de control remoto y de esta forma, reduce considerablemente las labores del operador durante los trabajos de perforación.
5) El mástil puede ser ajustado a modo de operación directa a través de sus partes auxiliares, como el eje horizontal y las hebillas, las cuales garantizan que la máquina sea liviana y fácil de transportar.
6) Esta equipada con un motor hidráulico importado y sus componentes principales son adquiridos a reconocidas compañías chinas. Por lo tanto, podemos garantizar tanto su calidad, como su desempeño estable y su larga vida útil.
Adicionalmente, los repuestos de esta máquina perforadora son fáciles de remplazar, debido a que utilizamos componentes universales con un alto nivel de estandarización, lo cual facilita el mantenimiento de la máquina.
7) Esta máquina perforadora para anclajes se caracteriza por ser completamente hidráulica y por su capacidad para ajustar fácilmente sus niveles de velocidad. Además es una máquina fácil de operar y de realizar mantenimiento, ya que cuenta con pocas partes de desgaste.
8) La máquina perforadora para anclajes puede ser utilizada para realizar perforaciones con diferentes métodos, como por ejemplo perforación con broca de carburo, perforación con excavadora de tornillo, perforación con martillo de fondo DTH y perforación con seguimiento de tubo de revestimiento, entre otros.

Principales especificaciones técnicas de la máquina perforadora para anclajes
1) Profundidad del agujero: 60-70 m
2) Diámetro del agujero: 130-180 mm
3) Diámetro de la varilla de perforación x longitud: 73x1500 mm 89x1500 mm
4) Rango de los ángulos de perforación: 0-120º
5) Velocidad del cabezal (hacia delante y hacia atrás): 5-130 r/min
6) Torque del cabezal: 2500 Nm
7) Avance del cabezal: 1800 mm
8) Carrera de deslizamiento del mástil: 500 mm
9) Capacidad máxima de levantamiento del cabezal: 45 kN
10) Fuerza máxima de empuje del cabezal: 30 kN
11) Presión nominal del sistema hidráulico: 18 Mp
12) Motor
       Tipo Y180L-4
       Potencia: 22 kW
13) Dimensiones generales de la máquina principal: 3100x1000x1500 mm
14) Peso: 1300 kg
15) Peso del componente mas pesado: 200 kg

Como resultado de los avances en ciencia y tecnología logrados por esta máquina perforadora para anclajes, en Enero de 2003, fue acreditada por la Oficina de Ciencia y tecnología de la provincia de Jiangshu, en China.
Nuestra máquina perforadora esta equipada con componentes con patentes nacionales. A continuación presentamos los números de patentes en China:
ZL03222451.6
ZL02264792.9

Casos

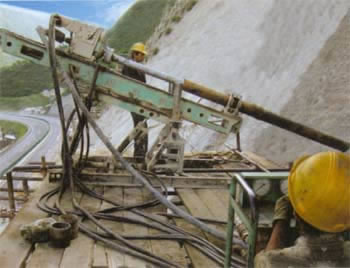

Proyecto de prevención de deslizamientos de tierra en autopistas de la provincia de Yunnan

Perforación de agujeros para anclaje en la autopista que conecta las provincia de Sichuan-Xichang (en la ciudad de Changdu, Xicang)
Proyecto de prevención de accidentes por deslizamientos de tierra en Bachimen (en la ciudad de Fuding, provincia de Fujian)

Términos de negociación
1. Cantidad mínima por orden: 1 pieza
2. Ciclo pedido- entrega: entre 0-7 meses
3. Puertos de embarque: Wuxi / Shanghai
4. Condiciones de pago: Entrega contra reembolso
5. Mercados internacionales: Estados Unidos, México, Brasil, Colombia, Singapur, Malasia, Indonesia, Australia, Rusia, Ucrania, Kirguistán, Alemania, Francia, Marruecos, Armenia, Omán, Tanzania, Sri Lanka, India, Bangladesh, Pakistán, Congo, Sudan y muchos otros países.
