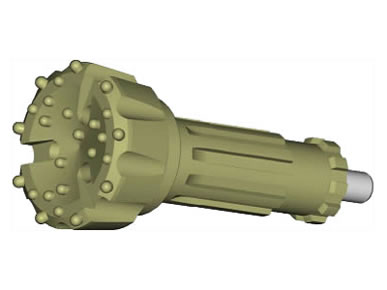

El martillo de fondo DTH de media y alta presión de Jinfan se caracteriza por ofrecer alta velocidad para realizar sus procesos de perforación, además requiere menos aire para realizar su trabajo. Esta equipado con un pistón con cubierta portable y se caracteriza por su excelente calidad y larga vida útil.
Por las ventajas mencionadas, este tipo de martillo es muy utilizado en campos de la ingeniería geotécnica para perforar agujeros en rocas de capas muy duras o de dureza media.
Características
1. El martillo de fondo DTH cuenta con un potente sistema de aire, el cual le permite utilizar aire de alta presión para remover la escoria del polvo de roca y obtener un agujero limpio al final de la perforación. A través del fortalecimiento o endurecimiento de la superficie, se logra extender la vida útil de la cubierta externa del tubo.
2. El diseño del sistema de ajuste de la cantidad de aire, permite proveer a la herramienta de perforación con diferentes niveles de flujo de aire de acuerdo con la resistencia de la roca, su resistencia a la abrasión y la capacidad de perforación. Por lo tanto, el martillo de fondo se caracteriza por ofrecer un excelente desempeño con alta eficiencia.
3. Su estructura sencilla, con menos componentes y partes portables, ofrecen mejor funcionamiento, mayor eficiencia y prolonga la vida útil del martillo de fondo DTH.
4. Hilos con múltiples etapas son utilizados para conectar la parte exterior del tubo con el conector frontal, lo cual facilita la instalación de la broca de botones.
Especificaciones
Modelo | QCG-330 | QCG-340 | QCG-350 | QCG-355 | QCG-360 | QCG-380 |
Diámetro(mm) | Φ82~85 | Φ105~130 | Φ130~152 | Φ130~152 | Φ152~305 | Φ203~350 |
Longitud(mm) | 867 | 1052 | 1387 | 1220 | 1450 | 1551 |
Diámetro externo(mm) | Φ71 | Φ92 | Φ114 | Φ124 | Φ136 | Φ181 |
Peso (Kg) | 19 | 38 | 69 | 74 | 126 | 277 |
Presión de operación(MPa) | 0.8~2.1 | 0.8~2.1 | 0.8~2.1 | 0.8~2.1 | 0.8~2.1 | 0.8~2.1 |
Consumo de aire (m3/min) | 3~12 | 3.5~18 | 5.7~18 | 6.5~18 | 8.5~25 | 12~31 |
Torque de impacto(N·M) | 150 | 304 | 590 | 700 | 822 | 1560 |
Frecuencia de impacto(N·M) | 13 | 13 | 13~24 | 13~25 | 14~24 | 14~25 |
Conexión de la varilla | Caja M48.8x4.2 | Caja M76x10x3 | PIN M100x28x10 | PIN API 2-3/8" | PIN API 3-1/2 | PIN API 4-1/2" |
Broca de botones disponible | Φ85; | Φ105; Φ115; Φ130; | Φ130; Φ140; Φ152; | Φ140; Φ152; | Φ152; Φ165; Φ178; Φ194; Φ203; Φ216; Φ230; Φ254; | Φ203; Φ216; Φ230; Φ254; Φ310; Φ350; |
Términos de negociación
1. Cantidad mínima por orden: 1 pieza
2. Ciclo pedido- entrega: entre 0-7 meses
3. Puertos de embarque: Wuxi / Shanghai
4. Condiciones de pago: Entrega contra reembolso
5. Mercados internacionales: Estados Unidos, México, Brasil, Colombia, Singapur, Malasia, Indonesia, Australia, Rusia, Ucrania, Kirguistán, Alemania, Francia, Marruecos, Armenia, Omán, Tanzania, Sri Lanka, India, Bangladesh, Pakistán, Congo, Sudan y muchos otros países.
Breve introducción a la compañía: JINFAN Drilling Equipment Company es un reconocido productor y proveedor de máquinas perforadoras en China. Entre nuestros productos mas populares se incluyen la máquina perforadora para anclajes, máquina perforadora hidráulica sobre orugas, máquina perforadora para pozos de agua, máquina perforadora saca núcleos o muestra y una gran variedad de herramientas de perforación, tales como el martillo de fondo DTH, máquina de arrastre hidráulica de tubo de revestimiento, broca excéntrica para tubo de revestimiento y herramientas para sacar núcleos con hilo. Nuestras máquinas perforadoras son utilizadas, principalmente, en la construcción de sistemas de climatización geotérmica GSHP, investigación geológica, proyectos de conservación de agua, contrición de pozos de agua y exploración de petróleo y gas natural.
